芯片的制造是一个高度复杂且精密的过程，涵盖了多个环节配资公司简介，每个环节都对最终芯片的性能和质量产生着关键影响。
芯片制造的第一步是准备芯片原材料。石英石，这种主要成分为二氧化硅的物质，是芯片的主要原材料。
在原材料准备过程中，石英石需被放入熔炉，并加入还原剂以去除其中的氧气。这一过程对温度和反应条件的控制要求极为精确，只有这样，才能得到纯度高达99.9%的单晶硅锭。

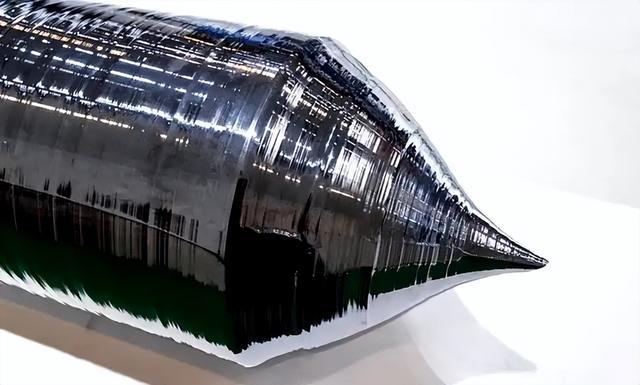

此单晶硅锭是制造芯片的基础，其高纯度是后续芯片性能和质量的重要保障。得到高纯度的单晶硅锭后，接下来便是硅锭与硅片的制造。通过线锯将单晶硅锭切割成直径30厘米、厚度为0.75毫米的硅片，这是一个对精度要求极高的操作。
线锯的速度、压力以及切割的角度都必须严格把控，以确保硅片的平整度和厚度均匀性。完成切割后，每片硅片都会被喷上独特的序列号，使其具有唯一性。

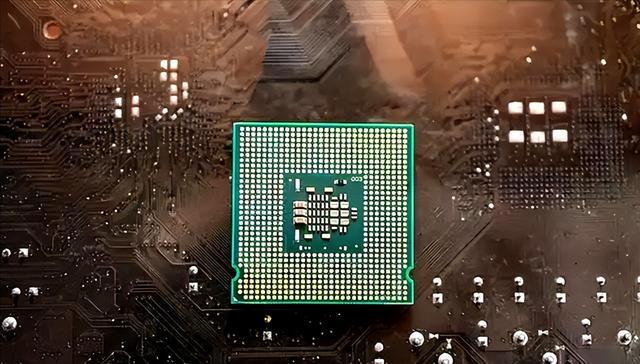

随后，利用激光在硅片上切割出一个三角形的缺口，以便机器能够准确识别硅片的方向。芯片制造的整个流程极为繁琐。制造一个计算机CPU大约需要三个月时间，期间需要数百台设计精良的机器协同工作，工序更是超过5000道。
在这一过程中，所生产出的芯片并非都完美无缺，因此必须经过严格的检测程序。那些存在一定瑕疵但仍可使用的芯片，会根据其外观和性能被分为不同的等级，而最优质的芯片则会供应给高端电子产品。

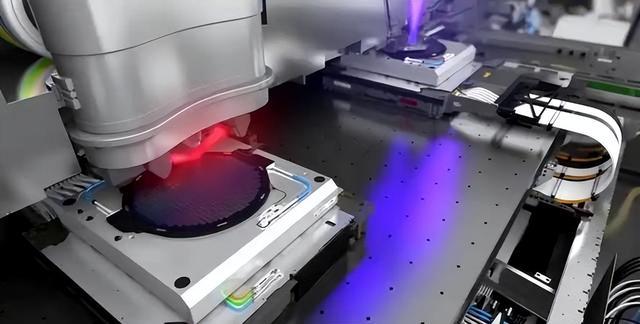

光刻机在芯片制造中扮演着至关重要的角色。光刻机的底部设有一个精密的工作台，用于支撑并精确移动晶圆片。
上方是一组高度精密的聚焦激光透镜系统，能够将激光聚焦到极小的尺寸，从而实现高精度的图案刻蚀。顶部则是一个包含电路图的掩膜版，类似于老式相机所使用的底片，上面绘制着芯片设计的图案。
光刻机的核心功能便是将掩膜版上的电路图案准确地转印到硅晶圆上。为达成这一目标，稳定的光源和高精度的雕刻工艺至关重要，这需要一套复杂的算法来确保雕刻的准确性。
在整个过程中，光刻机会对晶圆进行持续的扫描和检测，并将结果反馈给处理器，以便实时调整镜头，避免出现任何误差。此外，掩膜版本身也可以进行微调，以确保最终雕刻出的电路图案与掩膜版上的设计保持一致。
由于光的照射会产生热量，因此终端镜片需要对光源进行优化，调整光的波长和频率。芯片的光刻过程是将电路图案从掩膜版转移到晶圆上的关键步骤。首先，要在硅晶圆上均匀涂覆一层对光敏感的光刻胶。
这一操作必须确保光刻胶无瑕疵地覆盖在晶圆表面，因为任何微小的缺陷都可能对后续的图案转移产生影响。涂覆完成后，需对光刻胶进行烘干，去除其中的溶剂，使其达到适宜的硬度和粘性。
紧接着，光刻机发挥作用，将掩膜版上的图案投影到涂有光刻胶的晶圆上。光刻机的光源发出的光线透过掩膜版上的电路图案，照射到光刻胶上。
经过曝光，受到光线照射的光刻胶部分会发生化学反应，其性质随之改变。在此过程中，光刻机的精度和稳定性极为关键，它需要将图案精确地投影到晶圆上，同时保证整个曝光过程中光线的强度和波长的稳定性。
曝光结束后，进行显影操作，利用显影液去除曝光后性质发生变化的光刻胶部分，进而在晶圆上形成与掩膜版图案相对应的微细电路图形。在光刻过程之后，芯片的刻蚀与掺杂是重要的步骤。刻蚀采用化学或物理方法，去除未被光刻胶保护的晶圆部分，形成凹槽或凸起的结构。
这一过程需要精确掌控刻蚀的深度和形状，以保障芯片的性能和可靠性。刻蚀完成后，要清洗掉残留的光刻胶，使晶圆上的电路结构得以显现。
接下来是掺杂过程，将杂质原子引入晶圆中，改变晶圆表面的电学性质或形成新的结构层。这一过程通过离子注入或沉积等方法实现，必须严格控制杂质的种类、浓度和注入深度，以确保芯片的性能符合设计要求。芯片的后续处理与测试是保证芯片质量的最后一道防线。完成前面的制造步骤后，需对芯片进行打磨和清洗，借助超声波清洗去除细微的残渣。

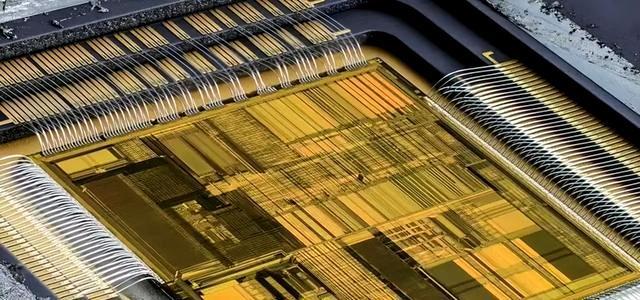

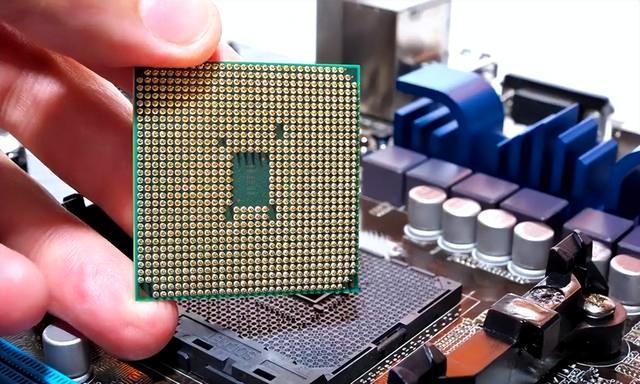

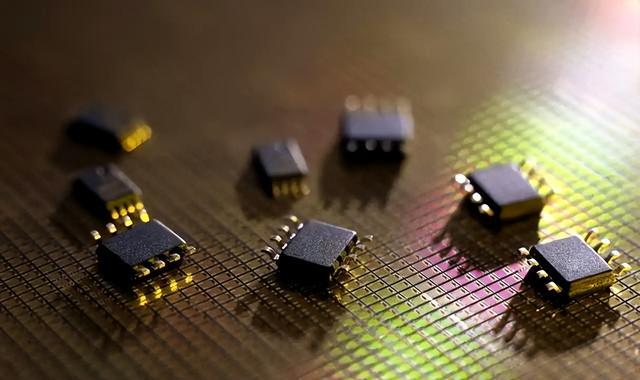

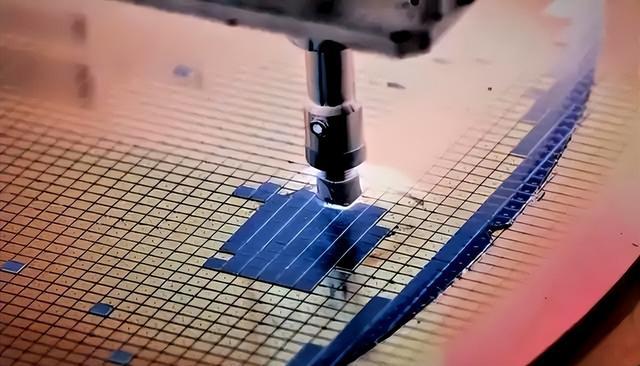

然后，进行晶圆切割，将晶圆上的单个芯片分离出来。接下来是封装环节，将芯片封装成完整的集成电路器件，保护芯片免受外界环境影响，并提供良好的电气连接。

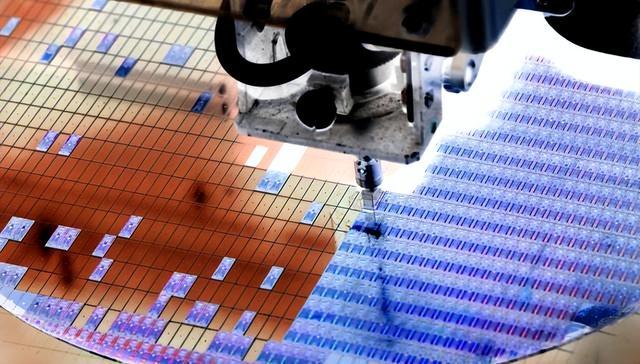

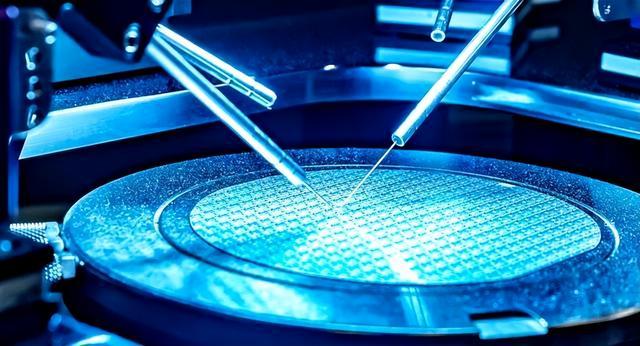

最后，进行功能和性能测试，对芯片的各项参数进行检测，以确定芯片是否符合设计要求。在测试过程中，会运用各种专业的测试设备和方法，对芯片的逻辑功能、电性能、可靠性等方面进行全面检测。
只有通过严格测试的芯片，才能被认定为合格品，进入市场应用。
总之，芯片制造是一个复杂而精细的过程，从芯片原材料的准备，到硅锭与硅片的制造，再到光刻、刻蚀与掺杂以及后续的处理与测试，每个环节都紧密相连，共同决定着芯片的质量和性能。这个过程需要高度的技术水平、严格的质量控制以及各个环节的紧密配合配资公司简介，以满足现代电子设备对高性能、高可靠性芯片的需求。
